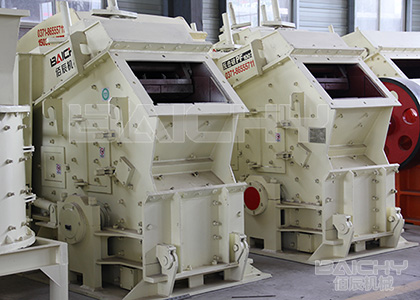

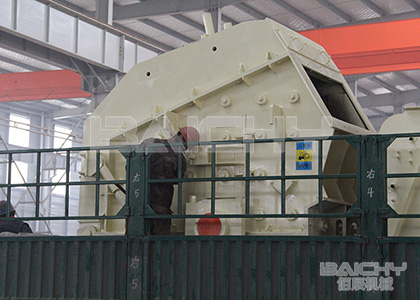

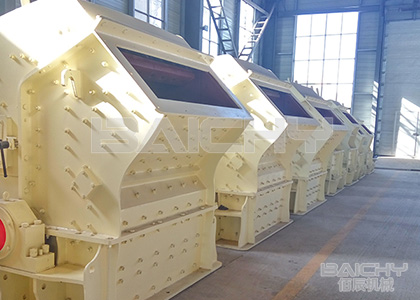

反擊式破碎機
【進料粒度】≤500mm 【單機產能】15-350t/h 【電機功率】45KW-200KW
【應用范圍】
反擊破石機多用于砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等。
【適用物料】
抗壓強度不超過350MPa的各種粗、中、細物料，例如：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、大理石、銅礦石等礦石。
產品簡介
反擊破石機簡稱反擊破，是破碎生產線中二次破碎的重要設備，具有抗擊性強，出料粒型優等優勢。PF系列反擊式破碎機是我公司吸取國外技術，并結合砂石行業工礦情況研發生產的反擊式破碎機。佰辰反擊破采用獨到的結構設計，其中無鍵連接及液壓啟臂技術不僅降低了客戶的運營成本，更增大了生產效率。其中1214反擊破、1315反擊破、1010型反擊破頗受廣大砂石廠家喜好。
- 1
- 2
- 3
- 4
設備優勢
1、反擊破石機能破碎抗壓強度在350MPa 的礦石、巖石, 進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少。
2、進料口大、破碎腔高、適應物料硬度高，塊度大、產品石粉少。 3、能耗小, 通常單位產量能耗在1kW/t 左右,降低了生產成本。
4、反擊板與板錘間隙方便調節，有效控制出料粒度呈立方體，粒型好。針片狀在8 %以下, 可提高混凝土制品的質量。
5、具有可選擇性破碎的優點, 可以獲得較多砂粒級產品。 6、具有優良的過鐵性能, 一般異物進入破碎腔時, 主機不會受到損壞。
7、整個產品結構簡單、合理, 維護、保養方便。
8、結構緊湊、機器剛性強、轉子具有較大的轉動慣量。
9、無鍵連接，檢修方便，經濟可靠。
10、破碎功能全、生產率高、機件磨耗小、綜合效益高。
工作原理

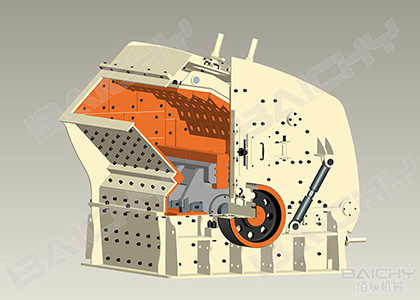

反擊破碎機是一種利用沖擊能來破碎物料的破碎機械。工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三、反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當地水電基礎設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 型號 | 轉子尺寸(mm) | 給料口尺寸(mm) | 進料邊長(mm) | 處理能力(t/h) | 功率(kw) |
| PF-1007 | Φ1000×700 | 400×730 | ≤250 | 10-60 | 45 |
| PF-1010 | Φ1000×1050 | 400×1080 | ≤300 | 50-90 | 55 |
| PF-1210 | Φ1250×1050 | 400×1080 | ≤300 | 70-130 | 90 |
| PF-1214 | Φ1250×1400 | 400×1430 | ≤350 | 90-180 | 132 |
| PF-1315 | Φ1320×1500 | 680×1520 | ≤350 | 120-250 | 160-200 |
| PF-1320 | Φ1320×2000 | 680×2030 | ≤500 | 160-350 | 200-250 |
反擊式破碎機三腔型技術參數
| 型號 | 轉子尺寸(mm) | 給料口尺寸(mm) | 進料邊長(mm) | 處理能力(t/h) | 功率(kw) |
| PFV-1007 | Φ1000×700 | 400×730 | ≤300 | 25-45 | 55 |
| PFV-1010 | Φ1000×1050 | 400×1080 | ≤350 | 35-60 | 75 |
| PFV-1210 | Φ1250×1050 | 400×1080 | ≤350 | 80-150 | 98 |
| PFV-1214 | Φ1250×1400 | 450×1440 | ≤350 | 100-200 | 132 |
| PFV-1315 | Φ1320×1520 | 565×1600 | ≤350 | 130-280 | 160-200 |
