跳汰機
【分級粒度】2-150μm 【生產能力】0.1-10t/h 【分級效率】80%-97%
【應用領域】
廣泛應用于高硬度物料、非金屬礦、化工、食品醫藥, 金屬材料等。
【適用物料】
碳化硅、各種剛玉、石英、高嶺土、碳酸鈣、珍珠粉、靈芝、鋁粉、鎂粉等。
產品簡介

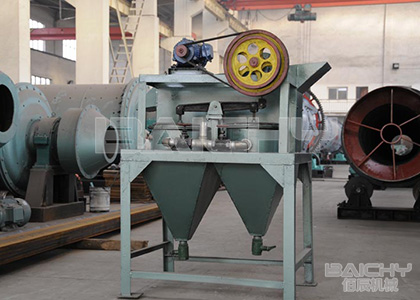

佰辰跳汰機主要用于處理鎢、錫、銻、沙金、錳礦、鉛鋅礦、天青石、重晶石、螢石礦、硫鐵礦、褐鐵礦、赤鐵礦等各種金屬與非金屬礦物，對于硅錳渣，鉻鐵渣，鎳鐵渣等各種金屬冶煉渣的處理及回收再利用也具有非常好的效果，近年來在金屬冶煉渣回收與利用領域中得到了廣泛的應用。跳汰機又俗稱為鋸齒波選礦跳汰機、動篩跳汰機。
- 1
- 2
- 3
- 4
設備優勢
1、結構緊湊，占地面積小，單位面積處理量大。
2、偏心連桿機構傳動，正弦波跳汰周期曲線，鋸齒波選礦跳汰機水流強勁有力，入料粒度大，處理能力大。
3、結構簡單，維護方便，運轉可靠。
4、沖程，沖次調節方便，操作簡單，正常工作運營成本低。
工作原理

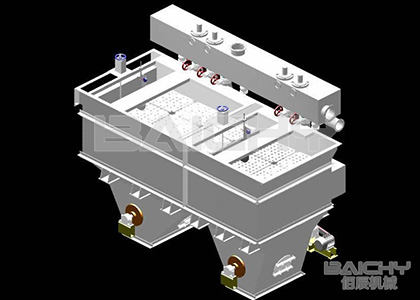

跳汰機屬于深槽型中選設備。所有的跳汰機均具有跳汰室。鼓動水流運動的作機構和產品排出機構。跳汰室內篩板由沖孔鋼板、編織鐵篩網或箅條做成，水流通過篩板進入跳汰室應使床層升起不大的高度并略呈松散狀態，密度大的顆粒因局部壓強及沉降速度較大而進入底層，密度小的顆粒則轉移到上層。當水流下降時，密度大的細小顆粒還可通過逐漸緊密的床層間隙進入下層，補充按密度的分層鼓動水流運動的機構在早年采用活塞，活塞室設在跳汰室旁側，下部連通，由偏心連桿機構帶動活塞上下運動。
客戶案例查看更多案例 >>
四川彭州水電基礎設施建設 該項目位于四川彭州，主要加工物料為河卵石，成品用于當?shù)厮娀A(chǔ)設施建設。該項目采用三段破碎流程，其中顎式破碎機廣泛用于…… 生產情況 加工物料：河卵石 產量：1000t/h
山東青島某干粉砂漿生產線 鑒于客戶加工物料為硬質花崗巖，磨蝕性高，對耐磨要求很高。PE系列大型顎式破碎機PE600 x 900作為首道破碎工序，減少硬巖…… 生產情況 加工物料：硬質花崗巖 產量：150 t/h
技術參數
| 類型 | 型號 | 跳汰室 載面形狀 |
跳汰室 | 沖程系數 | 隔膜 | 給礦 粒度 |
處理量(t/h) | 耗水量(t/h) | 功率 | |||||
| 長X寬 | 單室(m³) | 列數 | 室數 | 總面積(m³) | 沖程 | 沖次(次/mm) | ||||||||
| 旁動式 | LTP-34/2 | 矩形 | 450×300 | 0.135 | 單 | 2 | 0.27 | 0.58 | 2-5 | 320-420 | ≤12 | 2-10 | 4-10 | 1.1 |
| 下動式 | LTA-1010/2 | 矩形 | 1000×1000 | 1 | 單 | 2 | 2 | 0.5 | 0-25 | 250-350 | ≤5 | 5-15 | 10-20 | 2.2 |
| 側動式 | LTC-69/2 | 矩形 | 900×600 | 0.54 | 單 | 2 | 1.08 | 0.56 | 0-50 | 220-350 | ≤12 | 6-9 | 40-60 | 1.5 |
| 側動式 | 2LTC-366/8T | 梯形 | 600×(300-600) | 0.2-0.34 | 雙 | 8 | 2.16 | 0.68-0.41 | 0-50 | 120-300 | ≤5 | 3-6 | 20-40 | 1.1×2 |
| 側動式 | 2LTC-6109/8T | 梯形 | 900×(600-1000) | 0.58-0.86 | 雙 | 8 | 5.76 | 0.52-0.35 | 0-50 | 120-300 | ≤5 | 10-20 | 80-120 | 2.2×2 |
